76-81GHz调频连续波（FMCW）雷达产品（也称毫米波雷达），采用比Ku波段雷达频率更高的毫米波波段，具有更紧凑的射频架构，更高的信噪比，更小的盲区，最窄6°的波束角。产品抗干扰能力及穿透能力更优秀。产品外形小巧，安装便捷，提供螺纹和支架安装两种安装模式（亦可根据现场环境定制化设计）。
图1

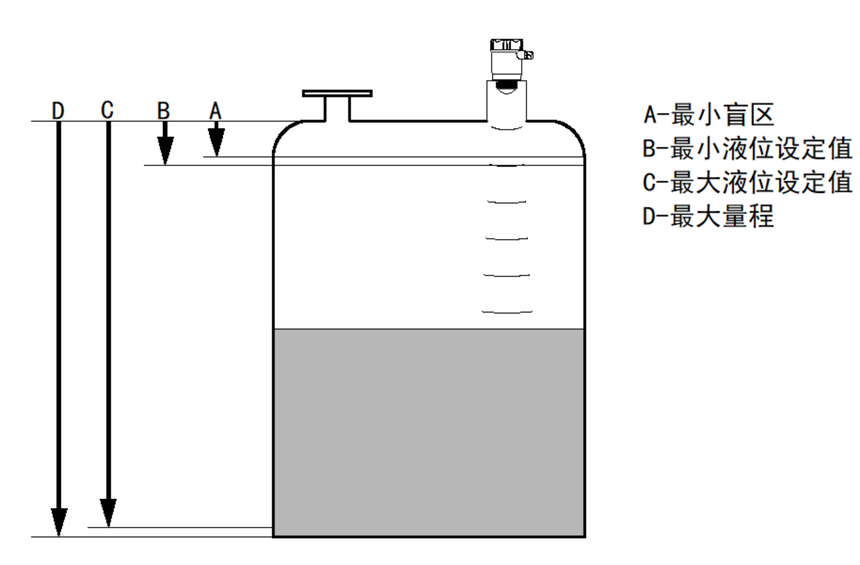

雷达安装效果图（图2），A最小盲区表示雷达传感器不能测量的区域。B最小设定值表示液位最小高度，对应20mA或者4mA。C最大设定值表示液位最大高度，对应4mA或者20mA。D最大量程表示雷达传感器最远测量距离，表征罐体最大高度。
图2
技术参数
|
|---|
雷达液位计 | 两线制 |
量程规格 | 5m、10m、15m、20m |
测量误差 | ±1mm |
波束角 | ±3° |
迁移量 | ±9.9m |
信号输出 | 4～20mA、RS485 |
供电电源 | DC 24V ( 22V~30V ) |
使用环境温度 | -20℃～+70℃ |
使用环境湿度 | （0%～95%）RH |
防护等级 | IP67 |
显 示 | APP |
外壳材质 | 高性能工程塑料 |
天线材质 | PP |
主机重量 | 0.5KG |

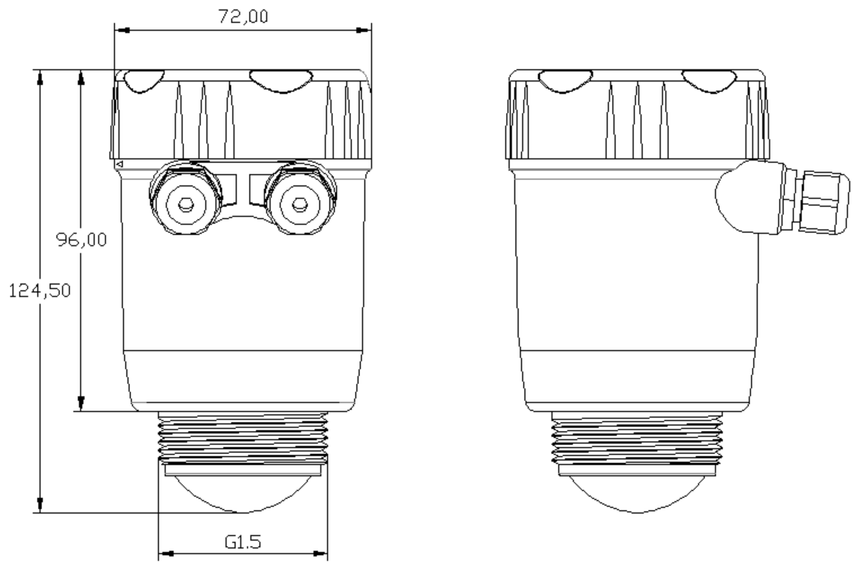

主机外形尺寸 | φ72*124.5 |
过程连接 | 螺纹&支架 |
